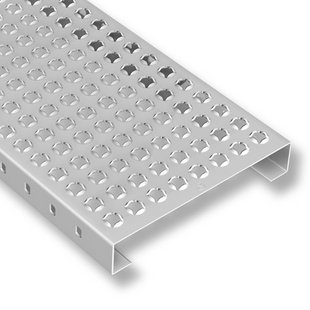

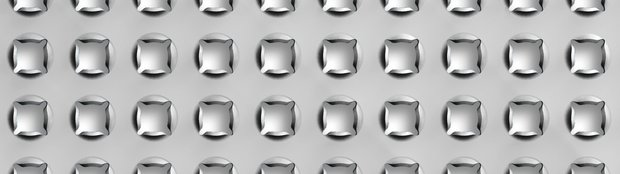

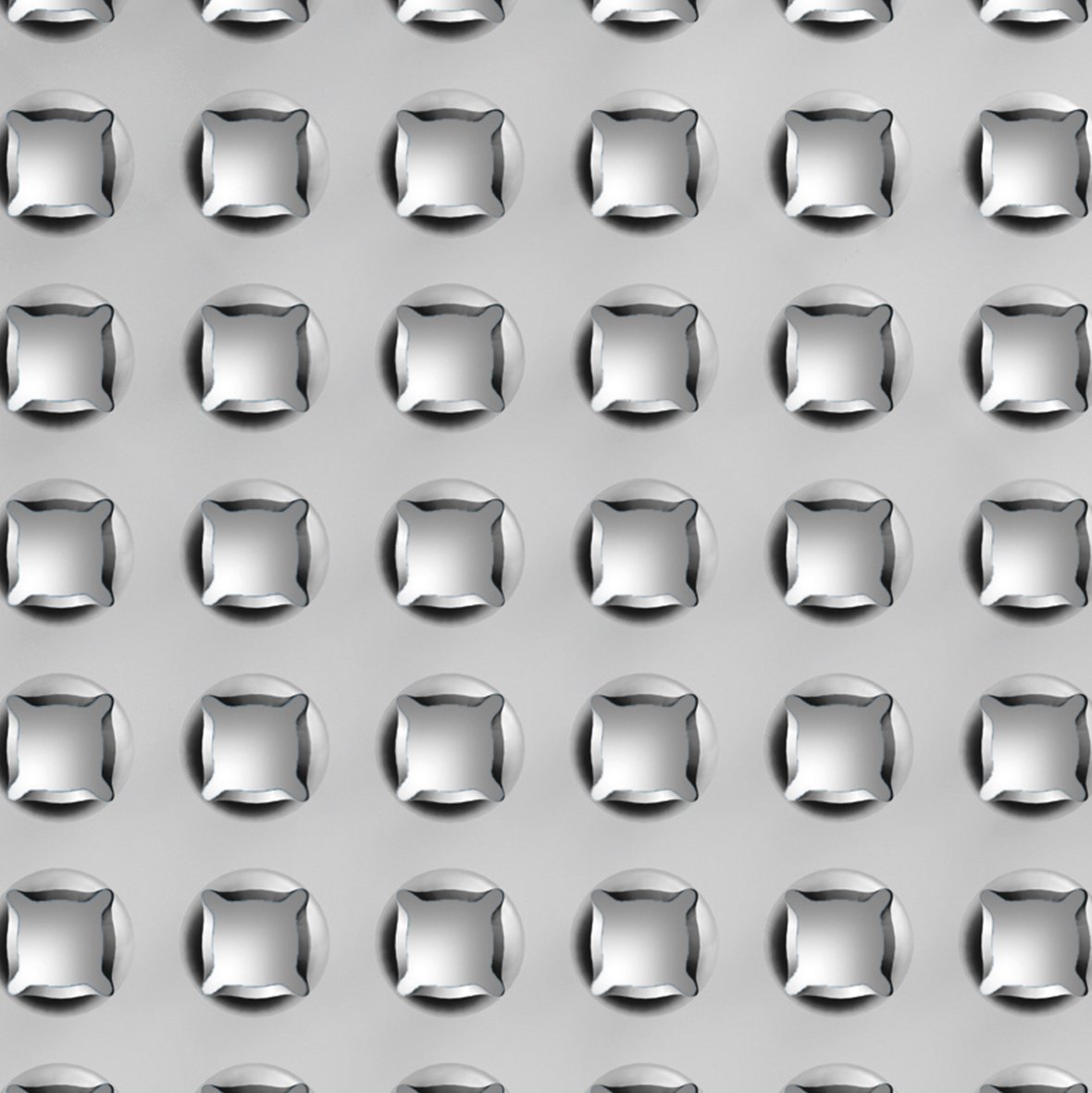

Graepel-Quattro ist ein C-förmig gekanteter Graepelrost. Seine Oberfläche wird von gleich großen quadratischen Öffnungen (15 x 15 mm) mit nach oben ausgestanzten Zacken bestimmt, die netzförmig angeordnet sind. Die Prägung baut nur geringfügig nach oben auf. Der freie Querschnitt beträgt ca. 29 %. Verdrängungsraum, Drainage und Rutschhemmung sind bei Graepel-Quattro gegeben. Die maximale Prägefeldbreite beträgt 465 mm.
Einsatz
Die Prägung Graepel-Quattro eignet sich besonders für Laufstege und Plattformen im industriellen Bereich unter überdachten Flächen oder in Innenräumen. Weiterhin wird diese Prägung als begehbare Abdeckung im Fahrzeugbau verwendet. Graepel-Quattro lässt sich auch als Laufflächen auf Fahrgeschäften und Schaustellerbetrieben einsetzen.
Programmgesteuerte Prägung
Optionen
- Diese Prägung ist programmsteuerbar. Dadurch sind individuelle Prägebilder möglich.
- Die standardmäßige Randlochung kann weggelassen werden.
Blechdicken & Rutschhemmungswerte
| Material | Blechdicke |
| DD 11, roh | 2,0/2,5/3,0 mm |
| DD 11, feuerverzinkt, DX 51 D bandverzinkt | 2,0/2,5/3,0 mm |
| Edelstahl | 2,0/2,5/3,0 mm |
| ENAW 5754 | 2,0/2,5/3,0 mm |
| Material | Rutschhemmung | Verdrängung | |
| DD 11 feuerverzinkt | R 12 | V 10 | |
| Edelstahl | R 11 | V 10 | |
| ENAW 5754 | R 13 | V 10 |
